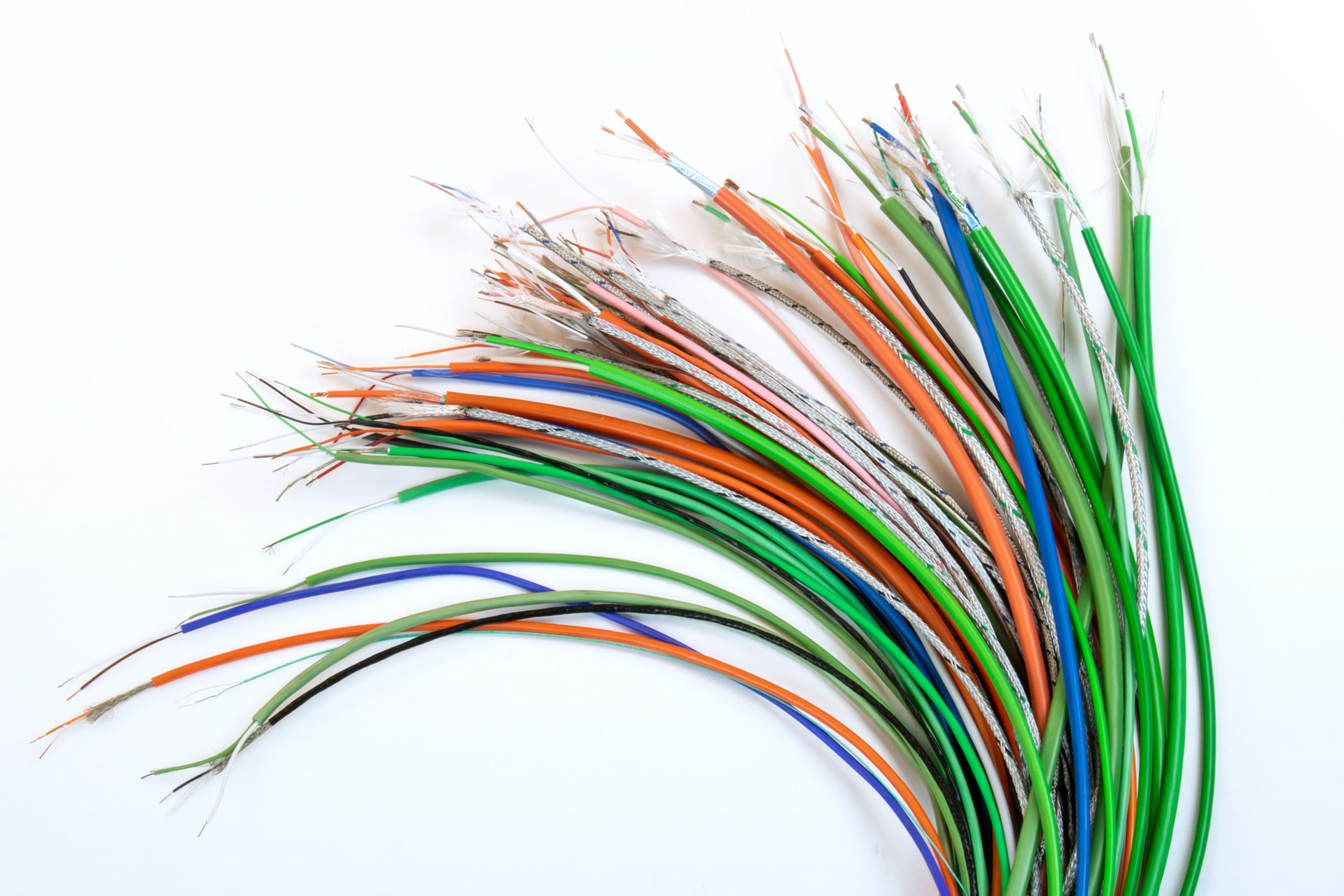

Ausgleichsleitungen sind notwendig, um Thermoelemente mit Anzeigern/Reglern zu verbinden. Würde man ‚normale' Kupferleitungen verwenden, entstünde ein Thermospannungsfehler abhängig von der Temperaturdifferenz der Leitungsenden. Je nach mechanischer, thermischer oder EMV-Anforderung sind vielfältige Typen lieferbar.
Aderanzahl x Leiterquerschnitt | Isolation (von Innen nach Außen) | Anwendung/Eigenschaft | |
TYP K (NiCr-Ni) | |||
2 x 0,22 qmm | PVC – PVC | Schaltschrank/Kabelkanal, bis 90 °C | |
2 x 0,22 qmm | PVC - Folie - PVC | – | |
2 x 0,75 qmm | PVC - Folie - PVC | – | |
2 x 1,5 qmm | PVC - PVC, oval | – | |
4 x 0,22 qmm | PVC - Folie - PVC | – | |
4 x 0,75 qmm | PVC - Folie - PVC | – | |
2 x 0,22 qmm | Silikon - Silikon | Ofenbereich, bis 200°C, flexibel | |
2 x 0,22 qmm | Teflon - Silikon | – | |
2 x 1,5 qmm | Silikon - Silikon, oval | – | |
2 x 1,5 qmm | Silikon - Folie - Silikon | – | |
4 x 0,22 qmm | Silikon - Silikon | – | |
2 x 0,22 qmm | Teflon - Glasgewebe - Edelstahlgeflecht | bis 250°C, armiert | |
2 x 1,5 qmm | Silikon - Glasgewebe - verzinktes Stahlgeflecht | bis 200°C, armiert, für mechanische Beanspruchung | |
4 x 1,0 qmm | Silikon - Glasgewebe - verzinktes Stahlgeflecht | – | |
TYP S (Pt-Rh Pt) | |||
2 x 0,22 qmm | PVC - PVC | Schaltschrank/Kabelkanal, bis 90°C | |
2 x 1,5 qmm | PVC - PVC oval | – | |
4 x 1,5 qmm | PVC - PVC | – | |
2 x 0,22 qmm | Teflon - Silikon | Ofenbereich, bis 200°C flexibel | |
TYP L (Fe CuNi) | |||
2 x 0,22 qmm | PVC - PVC | Schaltschrank/Kabelkanal, bis 90°C | |
2 x 1,5 qmm | PVC - PVC oval | – | |
TYP J (Fe CuNi) | |||
2 x 1,0 qmm | Glasgewebe - Glasgewebe - verzinktes Stahlgeflecht | bis 250°C, armiert, für mechanische Beanspruchung | |
2 x 0,22 qmm | Teflon - Glasgewebe - Edelstahlgeflecht | – |
